Acest ghid este bazat pe construirea unui gard electric cu fir, dar tehnicile și regulile de construire sunt valabile și în cazul gardurilor unde se utilizează frânghie sau bandă.
Un gard electric modern, se poate construi cu unelte de zi cu zi și câteva cunoștințe de bază de bricolaj. Astfel, nu este neapărat necesar să apelați la un expert sau să folosiți scule profesionale.
Este recomandat să proiectați din start sistemul cu piese destinate special pentru construirea gardurilor electrice. Astfel, veți economisi timp și energie, dar cel mai important, veți asigura funcționarea gardului pentru un timp îndelungat.
Înainte de toate acestea este foarte important să înțelegeți principiul de funcționare al unui gard electric. Pe baza cunoștințelor, sistemul se poate proiecta cu ușurință și se poate crea lista materialelor necesare. De asemenea, după construire, întreținerea sistemului devine mult mai simplă.
Proiectare
Înainte de a începe construirea gardului electric, este recomandat să-l proiectați pe o hârtie la fața locului. Acest lucru va ajuta să creați și lista materialelor necesare. Vă recomandăm să studiați postarea blog Ghid de proiectare gard electric dacă nu ați citi-o încă.

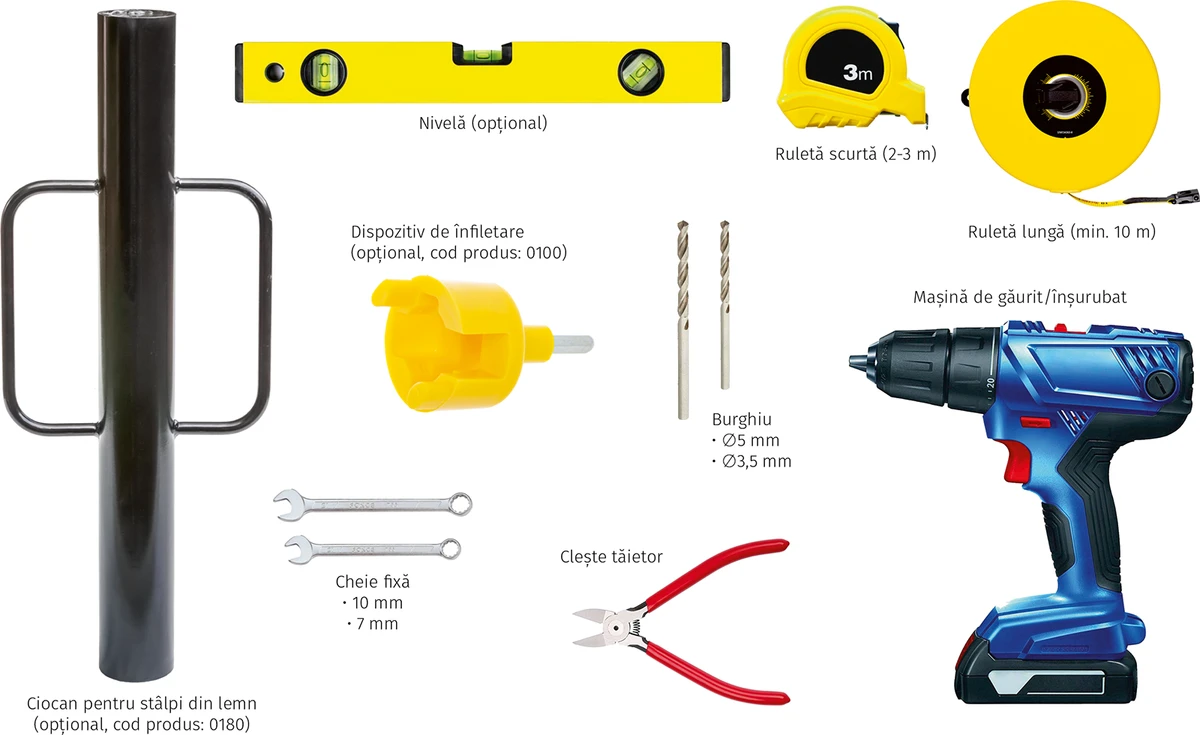

Scule necesare
Scule strict necesare
Clește tăietor.
Mașină de găurit/înșurubat.
Burghiu ∅5 mm și ∅3,5 mm.
Ruletă 2, sau 3 m.
Cheie fixă 10 mm și 7 mm, sau patent mic (pentru strângerea șuruburilor).
Creion de tâmplar.

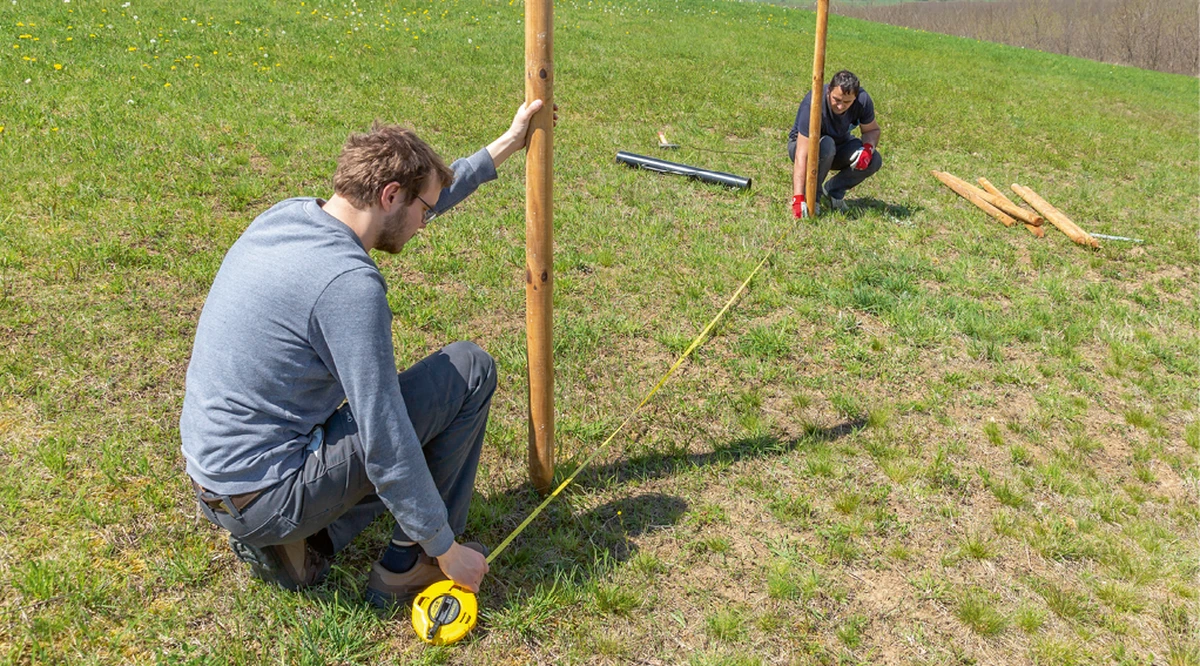

Construire, pasul 1 - Măsurarea poziției stâlpilor/țărușilor
În această fază veți avea nevoie de un ajutor. De asemenea, veți avea nevoie de o ruletă lungă de cel puțin 10 metri.
În prima fază marcați locul stâlpilor de colț. Aceștia trebuie să aibă stabilitate mai mare, așadar trebuie întăriți, sau în cazul gardurilor construite pe termen lung, turnați în beton.
În faza a doua, marcați locul porților. Ca și în cazul colțurilor, stâlpii porților trebuie să aibă stabilitate ridicată. Determinați lățimea porții (2-5 m) conform tipului de poartă, considerând lățimea utilajelor care vor trece prin aceasta.
Sfaturi utile
Analizați calitatea solului în zonele unde se montează stâlpi — dacă solul este prea moale, stabilitatea stâlpilor va fi slabă. De asemenea, pietrele din sol prezintă probleme la introducerea stâlpilor.
Partea de jos a stâlpilor/țărușilor din lemn (care intră în pământ) trebuie tratată împotriva putrezirii.
Luați în considerare poziția stâlpilor față de firul gardului (fig. 2.1). Stâlpii trebuie să fie situați înăuntrul gardului (pentru a ușura utilizarea porților). La colțuri, izolatorii trebuie montați în unghi de 45 grade.
Fig. 2.1. Poziția teoretică a firului și a izolatorilor față de stâlpi (vedere de sus).

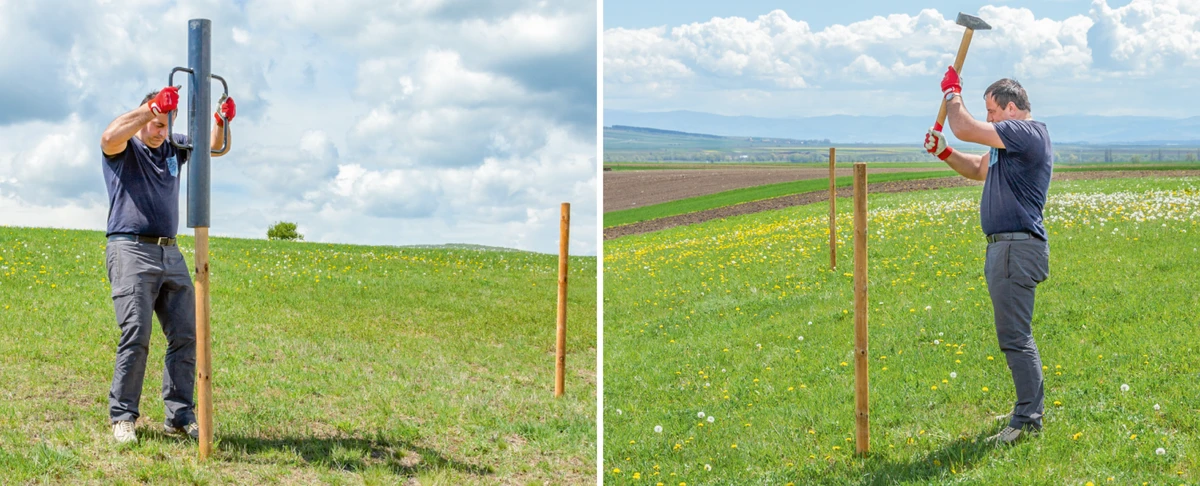

Construire, pasul 2 - Introducerea stâlpilor/țărușilor în pământ
Aceasta este o operație îndelungată și obositoare, așadar dedicați timp și energie acestei faze. Este bine să aveți și un ajutor pentru această etapă.
Dacă folosiți stâlpi din lemn, este ideal să aveți la îndemână un ciocan pentru stâlpi (cod produs: 0180). Acesta este ușor de utilizat și nu distruge capătul stâlpilor. Desigur, pentru această operație este potrivit și un ciocan normal, dar partea de sus a stâlpilor se va deteriora mult mai repede.
Poziția verticală a stâlpilor se poate verifica cu o nivelă. Funcționarea gardului electric nu este afectată în nici un fel de poziția stâlpilor, fiind vorba doar de aspectul estetic al gardului.

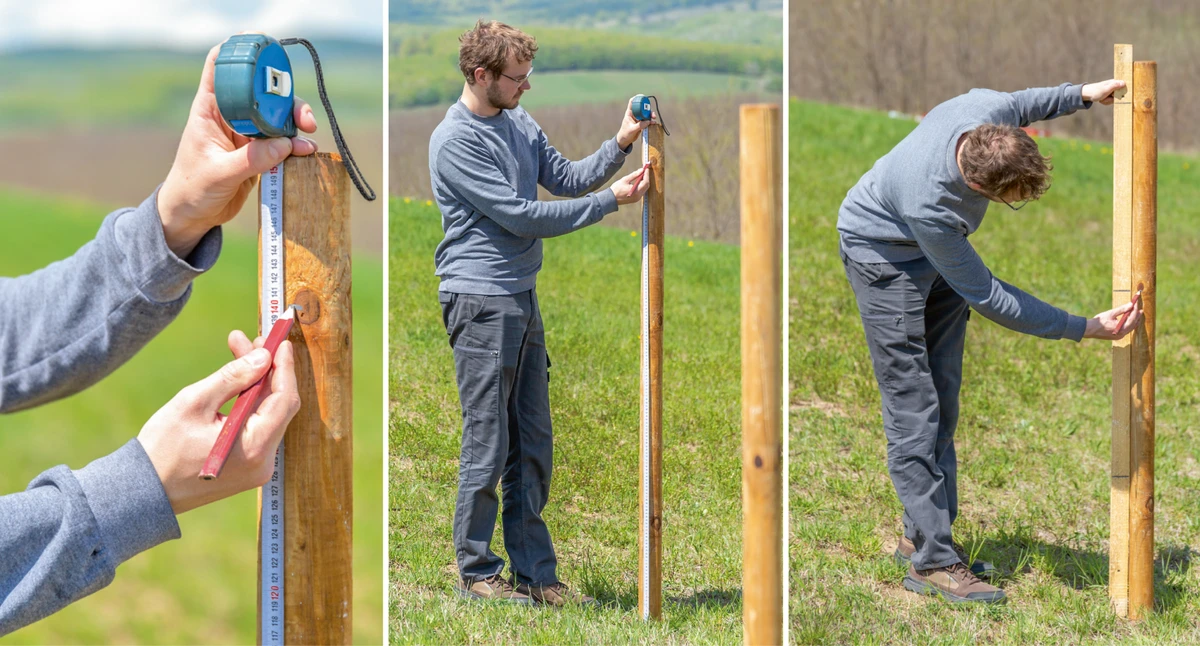

Construire, pasul 3 - Marcarea locației izolatorilor pe stâlpi
Marcați locul izolatorilor pe stâlpi cu ajutorul unui creion. Luați în considerare următoarele sfaturi:
Numărul izolatorilor și poziția lor pe stâlp depinde de specia de animal (studiați postarea blog Indicații pentru construcția gardurilor electrice după specie de animale). Izolatorii sunt proiectați în așa fel încât înălțimea la care se înșurubează se potrivește chiar cu înălțimea finală a conductorului.
Măsurați întotdeauna înălțimile începând de la sol!
La marcarea locurilor izolatorilor luați în considerare poziția stâlpilor față de firul gardului (fig. 2.1, mai sus).
Izolatorii de poartă vor fi perpendiculari pe fir (vedere de sus).

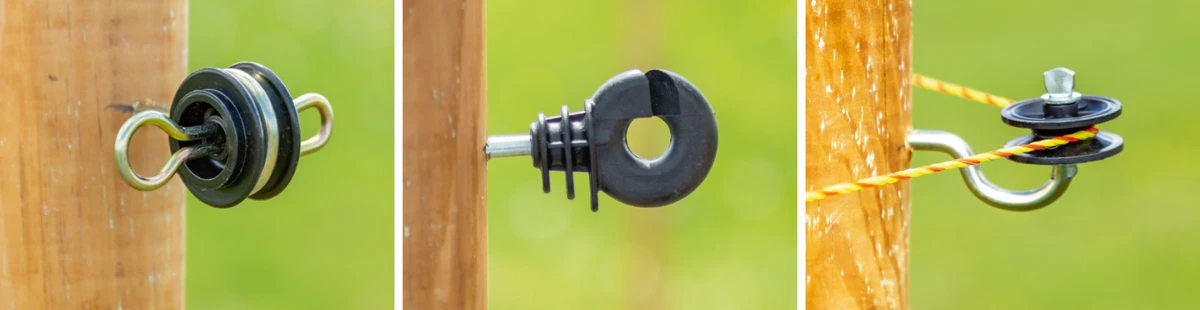

Izolatorii inelari vor fi de asemenea perpendiculari pe fir.
Izolatorii de colț trebuie așezați în unghi de 45 de grade, dacă firul își schimbă direcția în 90 grade. Dacă firul își schimbă direcția în unghi mai mare de 90 grade, unghiul trebuie împărțit egal (când privim de sus).
Izolatorii de capăt de gard pot fi așezați fie perpendicular pe fir, ori paralel cu firul.
Pentru a ușura procesul, utilizați o șipcă de lemn ca șablon pe care marcați înălțimea izolatorilor, copiind apoi marcajele pe fiecare stâlp.
Construire, pasul 4 - Montarea izolatorilor pe stâlpi

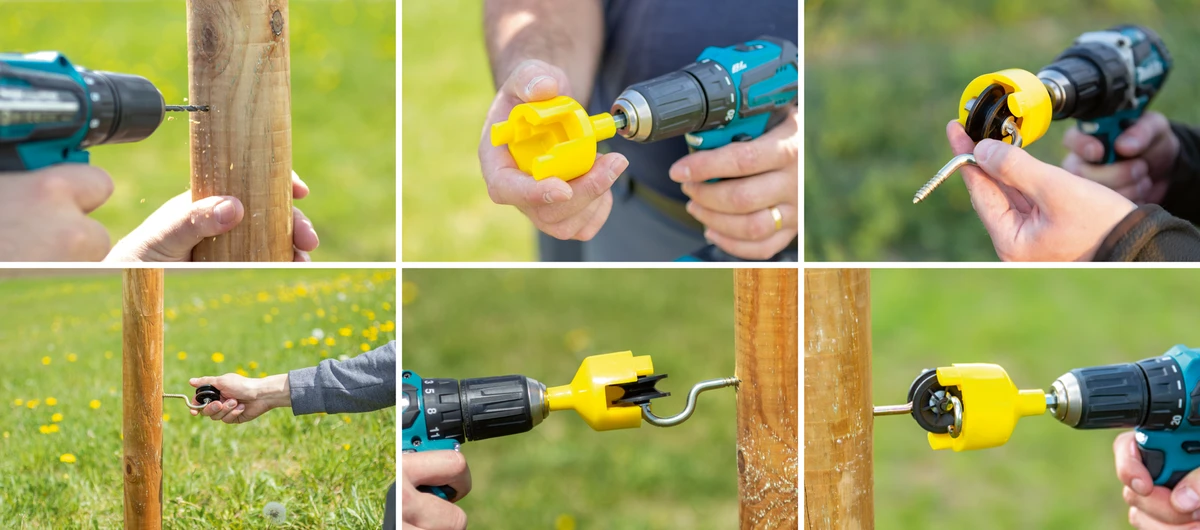

În această fază veți avea nevoie de o mașină de găurit/înșurubat cu acumulator. Cu ajutorul acesteia se creează găuri pregătitoare pentru fiecare izolator, după care se înșurubează izolatorii. Este recomandat să procurați un dispozitiv de înfiletare pentru izolatori (cod produs: 0100).
În cazul stâlpilor din lemn, găurile pregătitoare pentru izolatori variază: pentru izolatori inelari, cu holțșurub, se practică o gaură de ∅3,5 mm, iar pentru izolatori de poartă și de colț se creează o gaură de ∅5 mm. Atenție, găurile pregătitoare sunt obligatorii aproape de fiecare dată, în caz contrar în momentul înfiletării izolatorul poate să se rupă, sau elementul de susținere (stâlpul, țărușul) poate să se crape. Încercați să mențineți burghiul orizontal față de sol și perpendicular pe stâlp. Izolatorii cu holțșurub nu trebuie înfiletați până la capăt. Este recomandată menținerea firului de gard la distanțe cât mai mari față de stâlp, pentru a preveni scurtcircuitele nedorite.

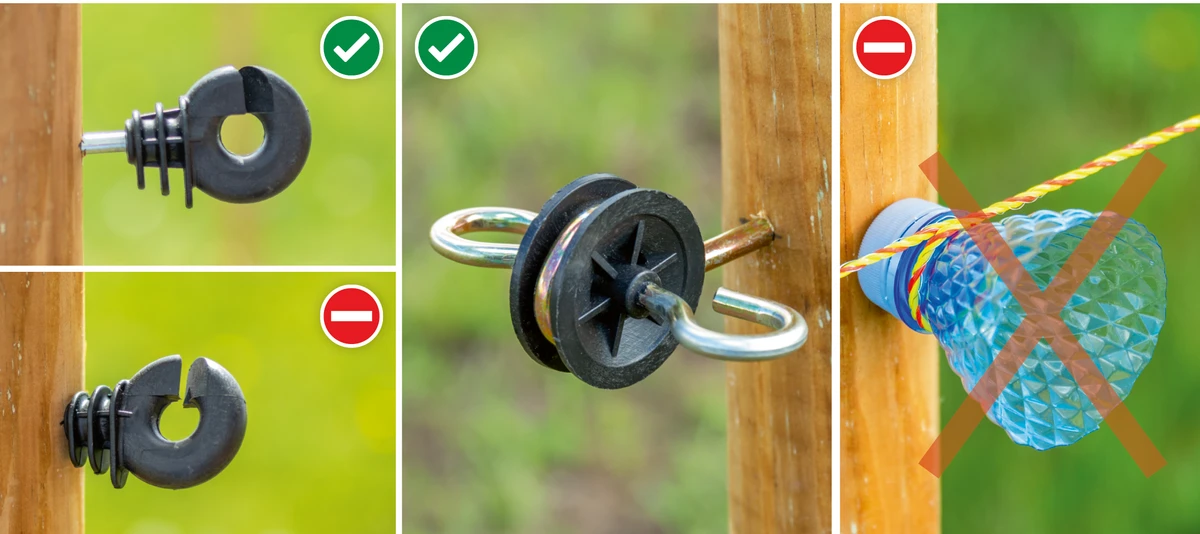

Nu utilizați niciodată izolatori improvizați. Economia de izolatori este irelevantă, comparativ cu pagubele care pot fi cauzate de izolatorii neadecvați. Pierderea energiei de impuls pe izolatori improvizați poate cauza evadarea animalelor, ceea ce reprezintă o pagubă semnificativă.

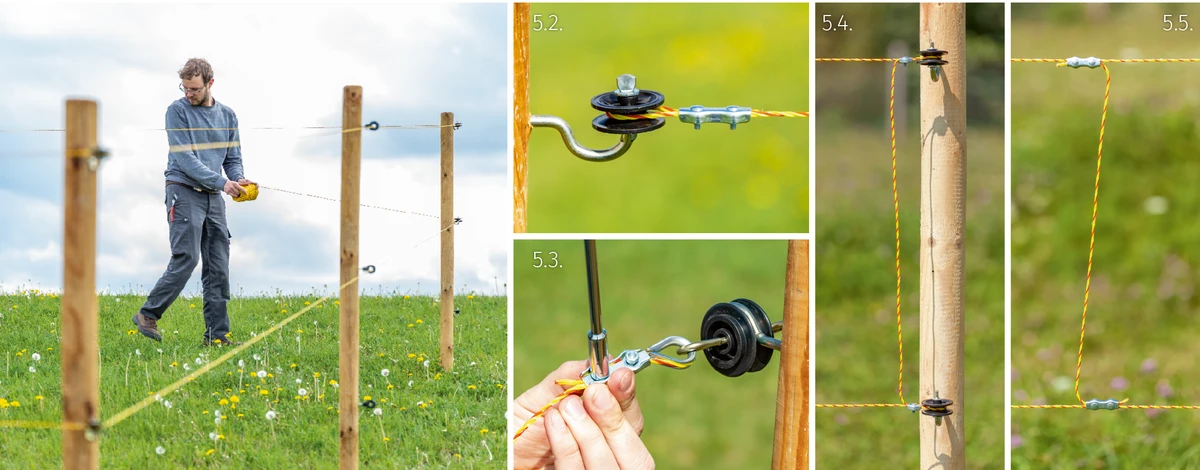

Construire, pasul 5 - Montarea firului
Începeți montarea firului de la un izolator de capăt, sau de la un izolator de poartă. Utilizați neapărat un conector pentru a fixa capătul firului la izolatorul de capăt/colț (foto 5.2), și un conector de poartă pentru a fixa firul la izolatorul de poartă (foto 5.3). Deși aplicarea nodurilor pe fir pare mult mai simplă, nu este deloc o soluție durabilă. Pe lângă contactul electric slab, nodurile nu permit ajustarea ulterioară a tensionării firului, așa cum o permit conectorii.
Când ajungeți la un alt capăt, fixați firul din nou cu un conector. Dacă se continuă cu un rând nou, firul nu trebuie tăiat, se poate fixa cu conectori și se poate continua montarea în direcția opusă (foto 5.4).
Pentru creșterea eficienței gardului, este recomandată interconectarea rândurilor de conductori la distanțe de aproximativ 100 m (foto 5.5). Pentru interconexiuni utilizați de asemenea conectori.

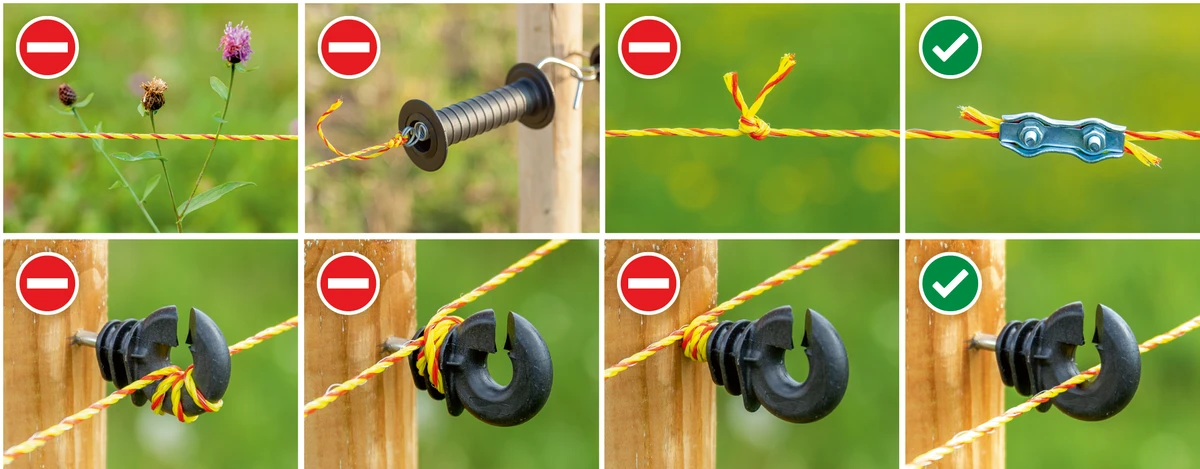

Prelungirea firului se poate realiza cu conectori. Deoarece firul conține un număr relativ mic de conductori metalici, prin nodurile obișnuite nu se formează contacte bune. În schimb, conectorii asigură o presiune pe o suprafață relativ mare, așadar se formează un contact galvanic care durează mai mult în timp.
Este strict interzisă răsucirea firului pe izolatori! Elasticitatea firului dispare în totalitate, rupându-se mult mai ușor, iar reglarea ulterioară a tensionării devine aproape imposibilă.
Evitați contactul firului cu plantele vii, deoarece acestea conduc bine electricitatea, formându-se mici scurtcircuite care reduc semnificativ eficiența gardului. Trebuie efectuată periodic îndepărtarea plantelor care cresc pe lângă gard.
Construire, pasul 6 - Asamblarea porților

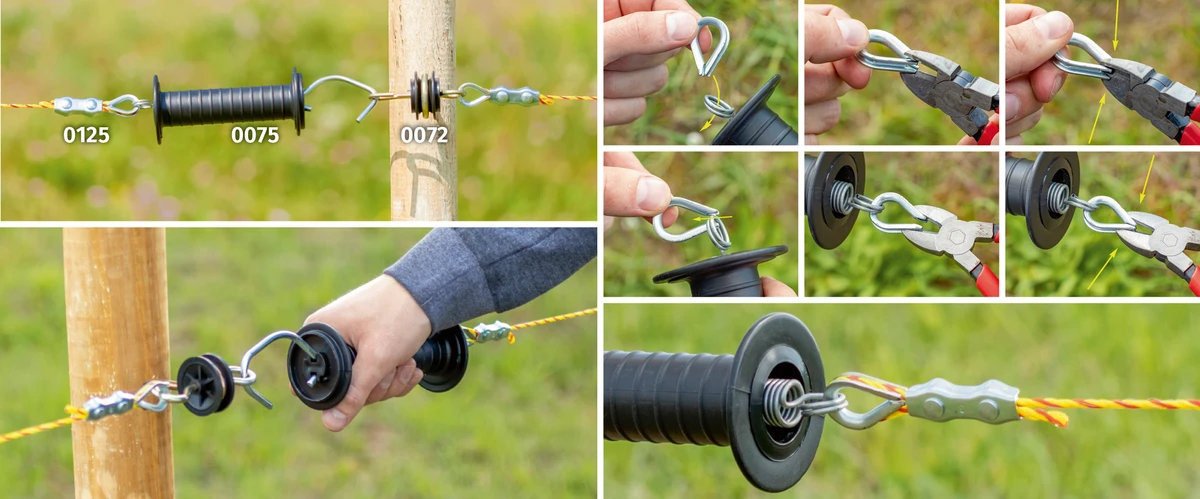

Poarta se construiește cu izolatori speciali, numiți izolatori de poartă (cod produse: 0072, 0072-1, 0166, etc.). Acești izolatori sunt mai solizi și sunt prevăzuți cu un cârlig în care se agață mânerul de poartă, respectiv firul gardului. Excepție face cazul în care se construiește o poartă folosită rar (studiați postarea blog Ghid de proiectare gard electric – Proiectarea porților. Tipuri de poartă), datorită faptului că în această situație poarta este formată din prelungirea firului gardului, este nevoie doar de un singur izolator de poartă.
Mânerul de poartă este indispensabil — acesta este un izolator bun care garantează faptul că persoana care manipulează poarta nu va fi electrocutată. În interiorul mânerului se află un arc care reglează tensionarea firului (cod produse: 0075, 0156, etc.).
Conexiunea firului cu izolatorul de poartă se poate efectua cu un set de conectori de poartă (cod produs: 0125). Setul este alcătuit dintr-un conector de fir și dintr-un conector inelar.

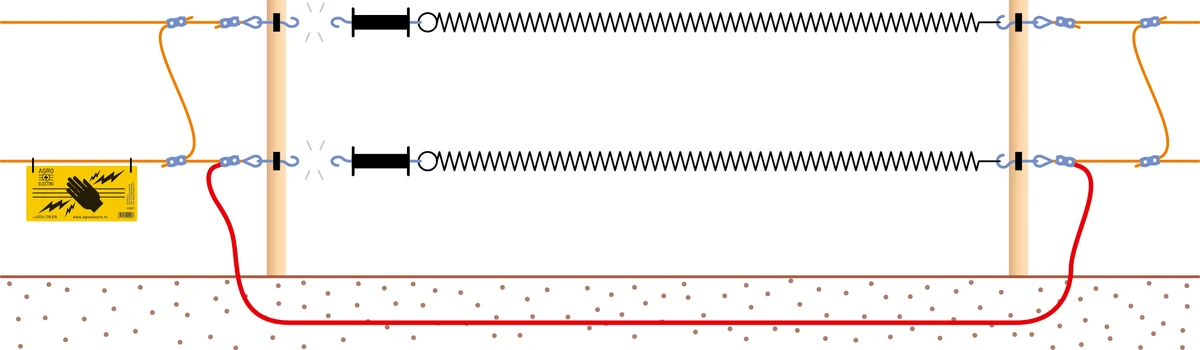

În momentul deschiderii porții se întrerupe continuitatea electrică în gard. De obicei, pentru scurt timp, acest lucru nu prezintă o problemă. Dacă trecerile prin poartă sunt mai dese, există posibilitatea de a asigura contactul electric continuu prin intermediul unui cablu subteran. Acest cablu are o izolație specială (cod produs: 0111, 0176, etc.), care permite transportarea tensiunii înalte sub pământ, fără ca impulsurile să piardă din putere.
Construire, pasul 7 - Poziționarea aparatului gard electric. Împământarea

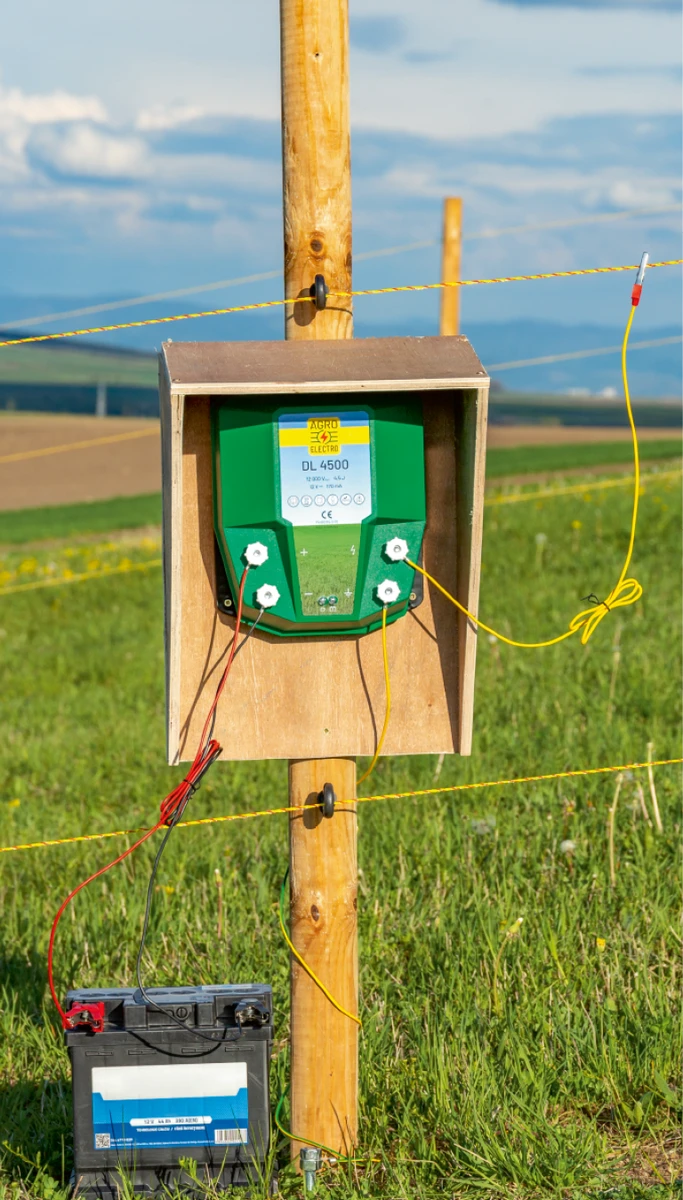

Pentru a poziționa corect aparatul de gard electric, considerați următoarele:
Loc ferit de umezeală — este cerința cea mai importantă, deoarece motivul principal al defecțiunilor este umiditatea. Cel mai potrivit loc pentru aparat este un spațiu închis, iar în zonele îndepărtate este potrivită și o construcție din doi stâlpi, prevăzută cu un acoperiș. Dacă sistemul este alimentat cu panou solar, panoul poate să servească și ca acoperiș.
Poziție cât mai apropiată de gard — cazul ideal este când avem o conexiune scurtă între aparat și gard. În caz contrar, transportarea impulsurilor poate fi efectuată cu fir de gard electric montat pe izolatori, sau cu cablu de înaltă tensiune (cod produs: 0176, 0111, etc.).
Posibilitatea de a crea împământare în apropiere.
Posibilitatea de alimentare de la rețea (după caz).

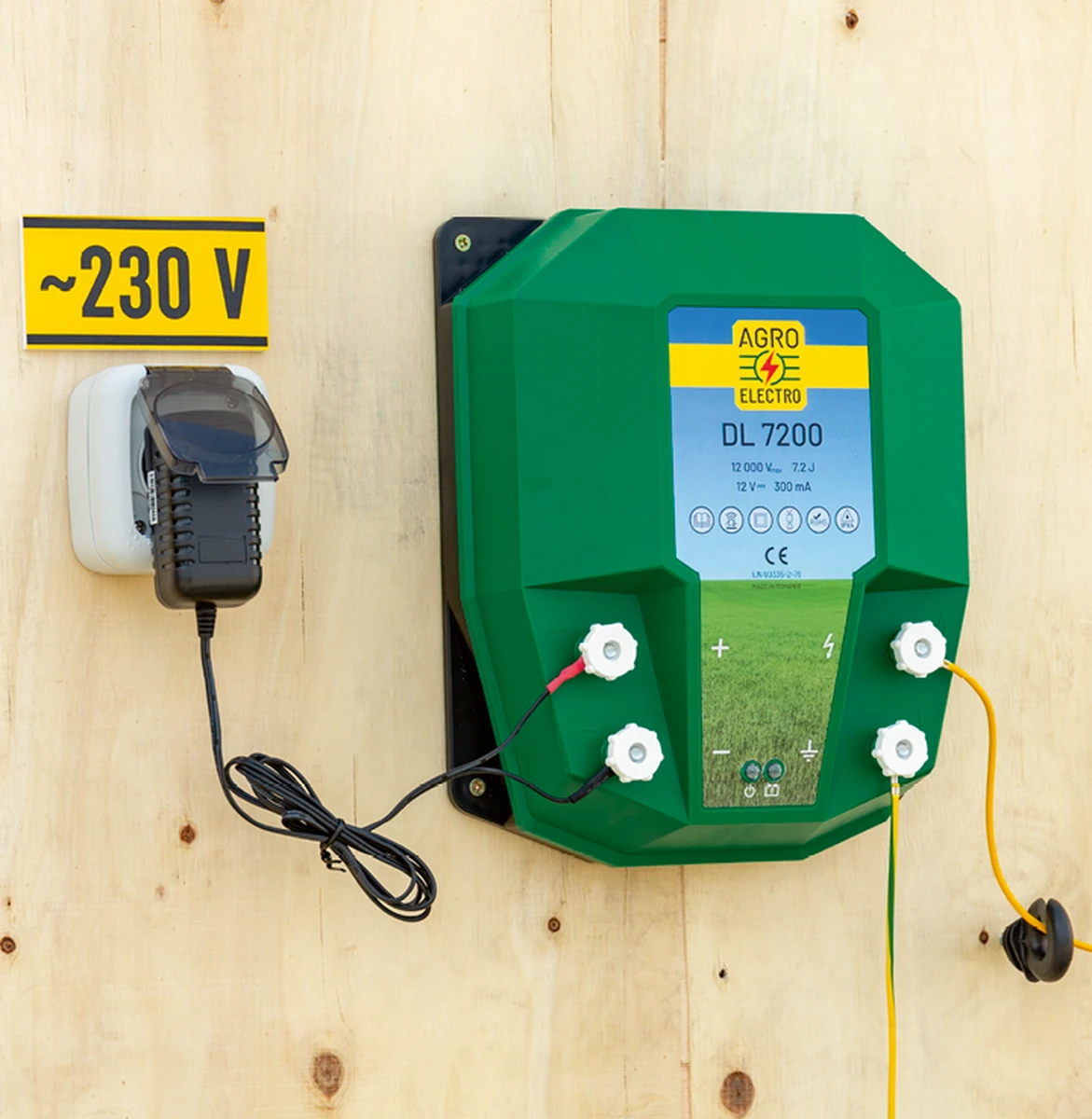

Poziția ideală a aparatului este cea verticală. Aparatul trebuie fixat pe o suprafață cu patru șuruburi. Stabiliți locul adaptorului de rețea sau locul acumulatorului auto.
Atenție! Distanța dintre firul de împământare și firul de înaltă tensiune trebuie să fie de cel puțin 5 cm. De asemenea, cablurile de alimentare trebuie ținute la o distanță de min. 5 cm față de firul de împământare și firul de înaltă tensiune.
În cazul în care cablul de ieșire impuls este prea scurt, acesta se poate înlocui cu cablu de înaltă tensiune (cod produs: 0111).
Conexiunea la gardul electric se face cu ajutorul cablului prevăzut cu crocodil. În cazul în care se intenționează utilizarea gardului pentru un timp mai îndelungat, conexiunea se va efectua cu un conector de fir.

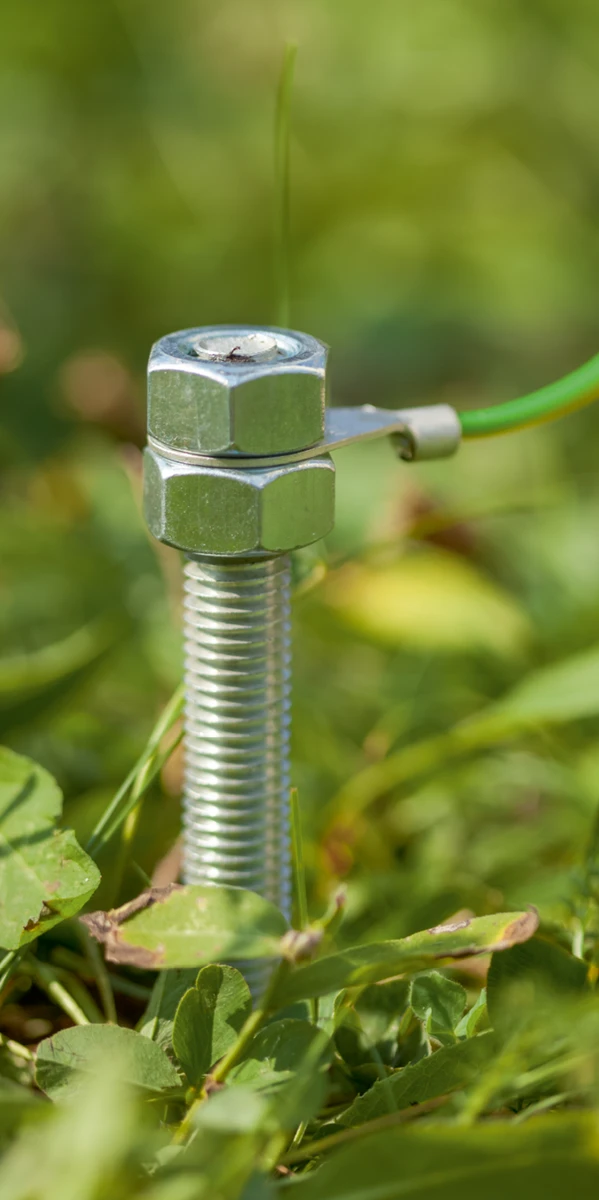

Împământarea
Împământarea este un element extrem de important al sistemului de gard electric. Atingerea firelor gardului produce electrocutare semnificativă doar dacă animalul atinge între timp și solul. Astfel, conexiunea bună prin pământ este la fel de importantă ca și calitatea gardului.
Atenție: este strict interzisă utilizarea împământării rețelei electrice existente! În cazul în care aparatul de gard electric suferă o defecțiune și tensiunea înaltă ajunge în împământare, aparatele conectate la rețea (TV, radio, calculator, etc.) pot suferi defecțiuni iremediabile! Deci aparatul de gard electric are nevoie în mod obligatoriu de împământare separată.
Pentru o împământare bună utilizați o bară metalică galvanizată, care se introduce în pământ la o adâncime de cel puțin un metru. Pentru acest scop este ideală o bară metalică filetată M12, cu lungimea de un metru (cod produs: 0088.
Pentru garduri lungi (2-3 km+), sau dacă solul este preponderent uscat, este recomandată crearea mai multor împământări.
Asamblarea alimentării cu sistem solar

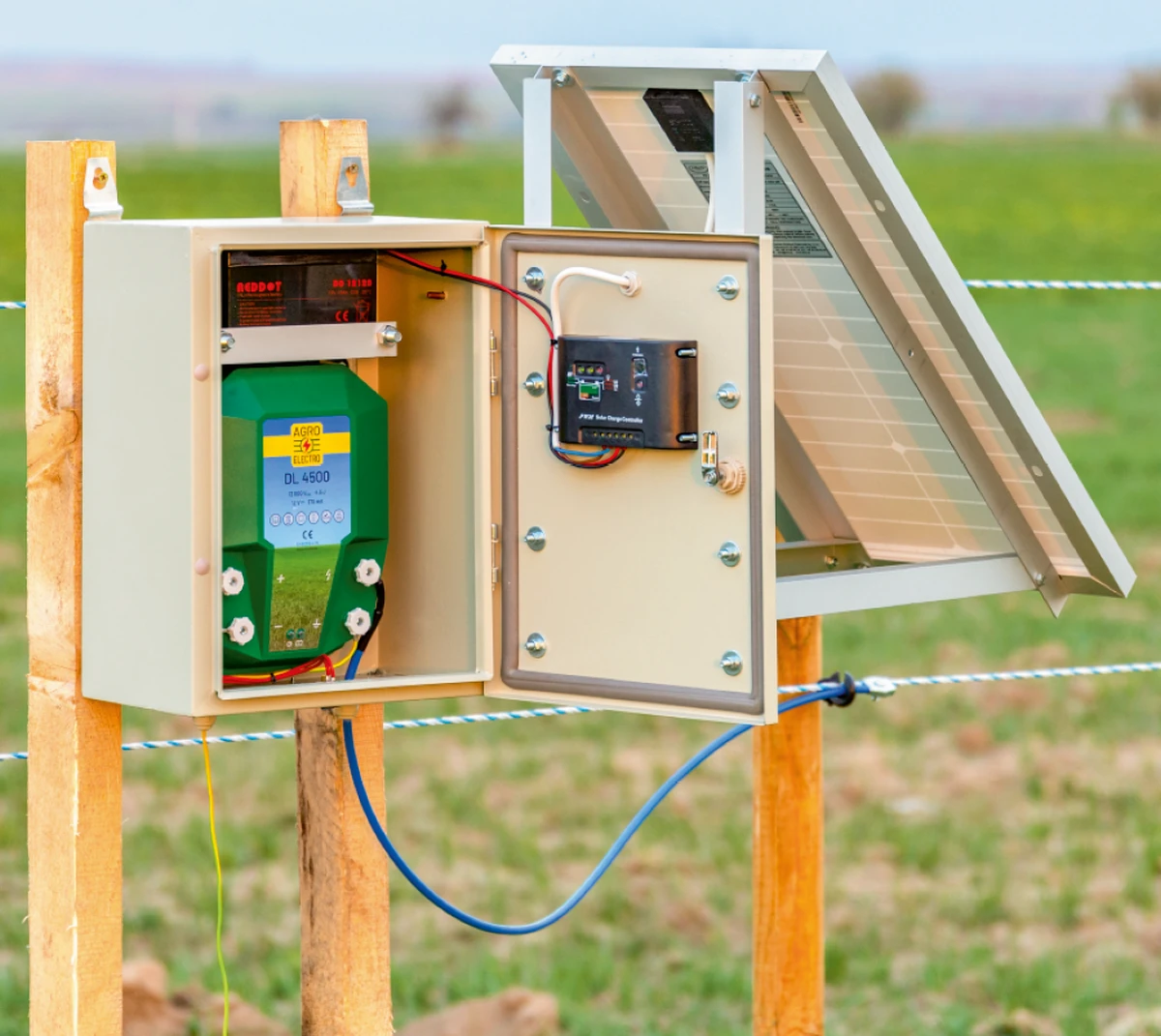

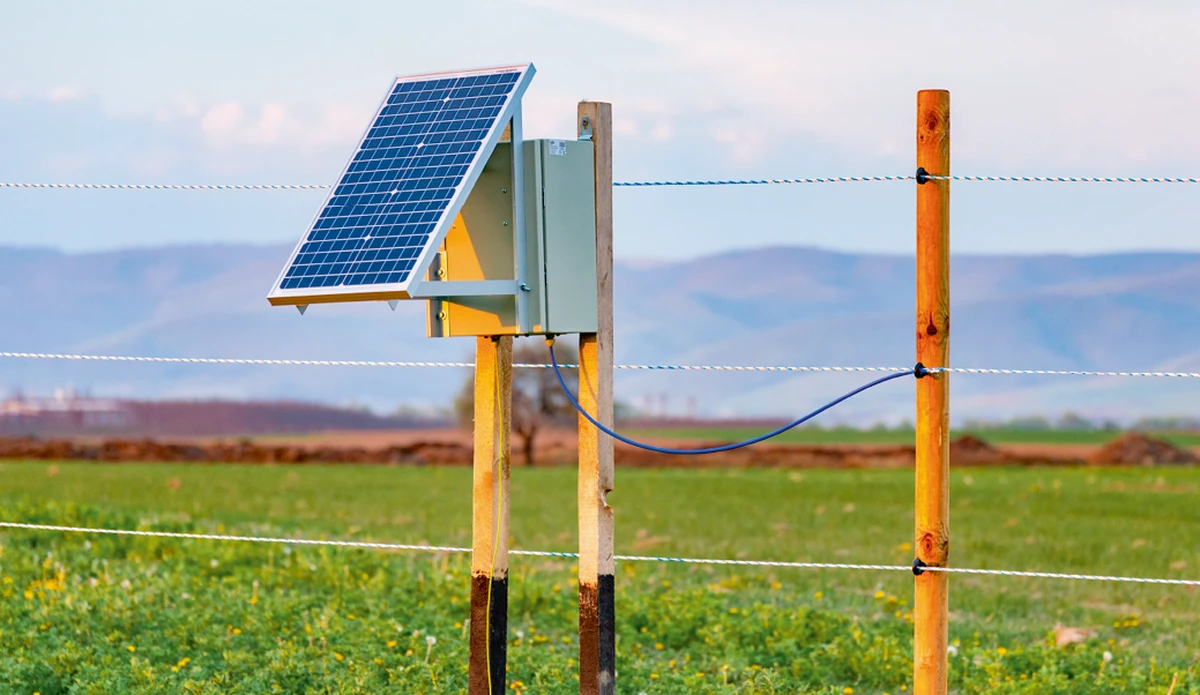

O soluție modernă de a alimenta aparatul de gard electric este cea cu panou solar. Este o metodă avantajoasă, mai ales în locurile fără acces la rețeaua electrică de 230 V, deoarece poate să funcționeze autonom chiar ani de zile.
Alimentarea cu panou solar este alcătuită din trei componente:
Panoul solar — este dispozitivul care convertește energia solară în energie electrică. Puterea minimă recomandată a panoului este de 30 W.
Regulator de încărcare — circuit electric complex, care are mai multe funcții: stabilizarea tensiunii, protecție la supraîncărcare, protecție la scurtcircuit, etc. Panoul solar se poate conecta la acumulator numai prin intermediul regulatorului de încărcare!
Acumulator — cu acid sau cu gel, de 12 V.
Construcția sistemului solar este foarte simplă: se montează panoul înclinat la 45 grade, orientat spre sud. Regulatorul de încărcare trebuie ferit de umezeală și ploaie — se poate monta sub panoul solar. Acumulatorul nu necesită protecție contra umidității.
Firma noastră comercializează sistem solar parțial asamblat (panou solar + regulator de încărcare, cod produs: 0090), dar vă punem la dispoziție și un sistem compact care conține panoul solar, regulatorul de încărcare și aparatul de gard electric, totul montat într-o cutie metalică.
Generator de impulsuri compact. Cod produse:
Construire, pasul 9 - Punerea în funcțiune, testarea
Înainte de a porni sistemul, verificați cu atenție conexiunile aparatului de gard electric. Verificați tot gardul, asigurându-vă că firul gardului nu atinge vegetația sau elementele de susținere.
Înainte de a alimenta aparatul, dezlegați firul de la borna de înaltă tensiune și lăsați conectată doar împământarea. După alimentare funcționarea aparatului se poate urmări după sunet: trebuie să auziți sunete de descărcare electrică în fiecare secundă.
Testare: atingeți cu o șurubelniță borna de împământare și apropiați vârful acesteia la borna de înaltă tensiune la o distanță de aproximativ 3 mm. Trebuie să observați scântei.
Pentru a pune în funcțiune sistemul, opriți alimentarea, așteptați câteva secunde, conectați borna de înaltă tensiune și porniți alimentarea.
Măsurarea tensiunii înalte

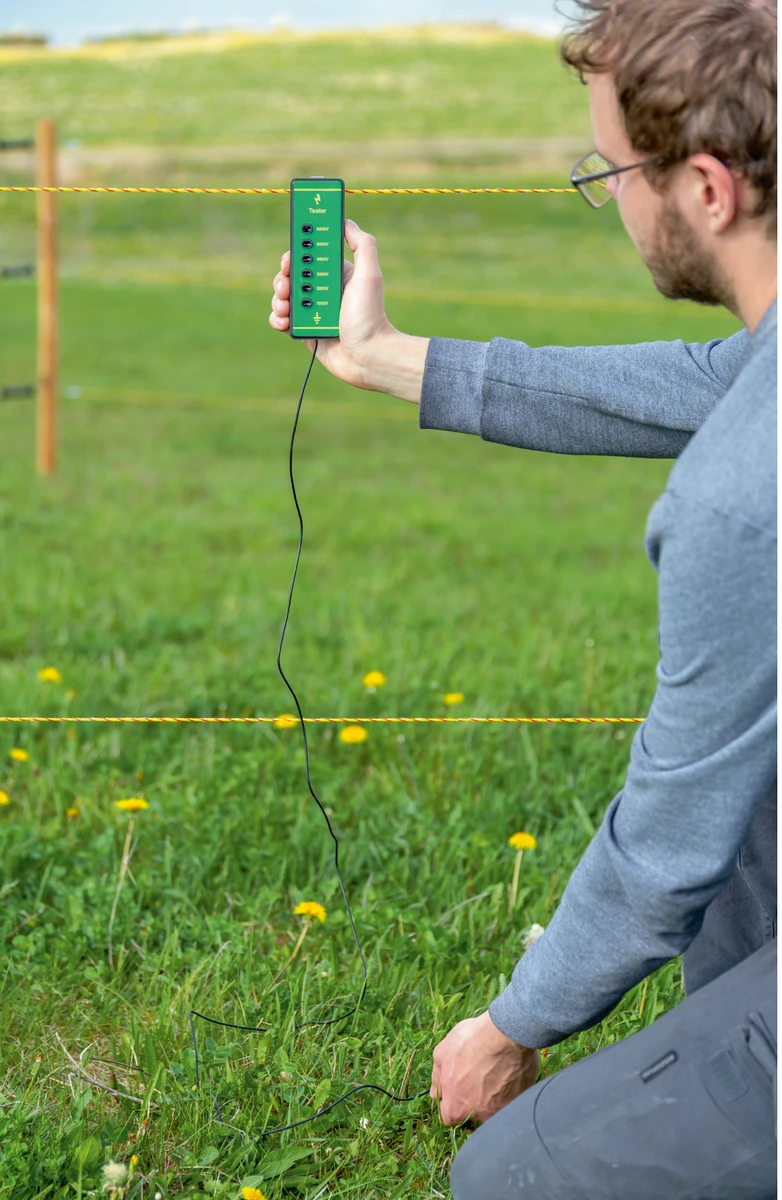

Atenție, măsurarea tensiunii înalte este posibilă doar cu un tester special (cod produs: 0073). Nu încercați să măsurați tensiunea impulsurilor cu aparate de măsură obișnuite, pentru că tensiunea înaltă le deteriorează iremediabil! De asemenea, nu încercați măsurarea tensiunii prin atingere!
Dacă testerul are bornă de împământare, înainte de măsurători introduceți borna în pământ. Dacă atingeți testerul la firul gardului, la fiecare impuls luminile testerului se aprind pentru scurt timp. Măsurați tensiunea gardului și în zonele mai îndepărtate. Pentru o funcționare corectă firul gardului trebuie să aibă cel puțin 2000 V.
